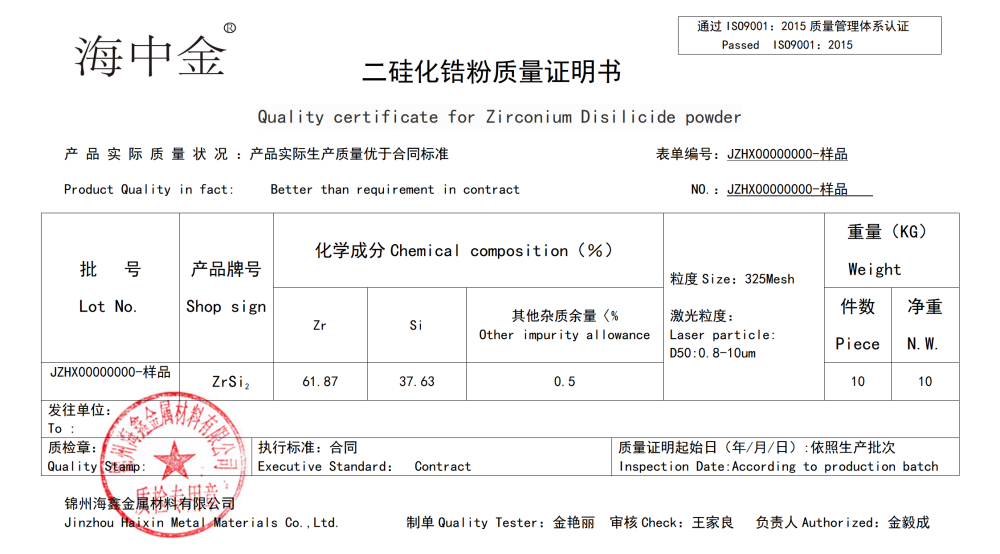

產(chǎn)品名稱：二硅化鋯（ZrSi2）
規(guī)格：0.8-10um（D50）
形貌：不規(guī)則
顏色：黑灰色
特點(diǎn)：高硬度、高熔點(diǎn)、高導(dǎo)電性、高熱導(dǎo)率以及優(yōu)良的抗熱震性能
用途：信息通訊、航空航天、軍工、涂料、油墨、橡塑、陶瓷、紡織、化妝品、醫(yī)藥、電池、環(huán)保、太陽能等高科技領(lǐng)域
硅化鋯
化學(xué)式：ZrSi2
性狀：灰色正方結(jié)晶粉末
密度（g/mL,25℃）：4.88
熔點(diǎn)（oC）：1620
晶格常數(shù)：a=0.372nm，b=1.476nm，c=0.367nm。
顯微硬度（kg/mm2）：1063
生成熱（kJ/mol）：62.8
性質(zhì)：硅化鋯或二硅化鋯，化學(xué)式ZrSi2，是一種鋼灰色菱形光澤晶體，相對密度為4.8822。硅化鋯不溶于水、無機(jī)酸和王水，但溶于氫氟酸。硅化鋯為鋼灰色斜方系有光澤的晶體，相對密度4.8822。
硅化鋯制備工藝：
1.以金屬鋯和硅粉為原料，將金屬鋯粉碎，再與硅粉充分混合，將混合料放入石墨爐內(nèi)，加熱至900～1000℃進(jìn)行預(yù)反應(yīng)，然后通入氫氣，再升溫至1200℃左右進(jìn)行反應(yīng)，制得硅化鋯。
2.采用直接法，以金屬鋯和硅粉為原料制備硅化鋯，反應(yīng)式如下：首先將金屬鋯粉碎，再與硅粉充分混合，將混合料放入石墨爐內(nèi)，加熱至900～1000℃進(jìn)行預(yù)反應(yīng)，然后通入氫氣，再升溫至1200℃左右進(jìn)行均化反應(yīng)，即制得硅化鋯。
3.一種制備硅化鋯納米材料的方法，包括如下步驟：(1)將5mmol二氧化鋯、5mmol硅粉和50mmol金屬鋰加入到20毫升的不銹鋼高壓釜中并封閉，然后將高壓釜放入能夠程序升溫的電爐中，設(shè)置電爐的升溫速率為10℃每分鐘，將電爐升溫至600℃，升溫完成后維持反應(yīng)40小時(shí)，反應(yīng)后自然冷卻到室溫，然后打開高壓釜取出產(chǎn)物(Chemicalbook黑色的沉積物)；(2)將反應(yīng)產(chǎn)物先用蒸餾水清洗一次，再分別用稀鹽酸和無水乙醇各洗滌一次，將洗滌后的產(chǎn)物過濾，然后在真空干燥箱中60℃干燥4小時(shí)得到硅化鋯納米材料，根據(jù)所制備的硅化鋯納米材料的質(zhì)量和所用原料二氧化鋯的質(zhì)量，得出硅化鋯的產(chǎn)率為85％。以上反應(yīng)過程如下所示：ZrO2+Si+4Li＝ZrSi+2Li2O
硅化鋯用途：
1.ZrSi2是一種鋯硅金屬間化合物，是一種高硬度、高熔點(diǎn)、高導(dǎo)電性、高導(dǎo)熱性、耐高溫?zé)嵴鹦院玫奶沾刹牧?。用于制造熱防護(hù)部件的超高溫材料應(yīng)具有高強(qiáng)度、耐高溫、抗氧化、抗熱沖擊等優(yōu)異性能，主要應(yīng)用的有難熔金屬及其合金、C－C復(fù)合材料、C－SiC復(fù)合材料以及陶瓷基復(fù)合料。二硅化鋯的質(zhì)量份數(shù)為10～15%,將此質(zhì)量份數(shù)的二硅化鋯加入到陶瓷基復(fù)合材料中,能夠明顯降低材料制備的燒結(jié)溫度。
2.硅化鋯可用作潤滑材料,耐磨材料,半導(dǎo)體薄膜,電子材料,陶瓷材料。
3.脫氧劑。在煉鋼過程中脫除鋼水中的氧,某些鐵合金還可脫除鋼中的其他雜質(zhì)如硫、氮等。
4.合金添加劑。按鋼種成分要求,添加合金元素到鋼內(nèi)以改善鋼的性能。
硅化鋯作為鋯-硅金屬間化合物，是一類具有高硬度、高熔點(diǎn)、高導(dǎo)電性、高熱導(dǎo)率、優(yōu)良的抗熱震性能的高溫陶瓷材料Chemicalbook，鑒于鋯-硅金屬間化合物具有這些優(yōu)越的物理化學(xué)性能，是一種可以應(yīng)用于高溫腐蝕性介質(zhì)的結(jié)構(gòu)材料或新型工程材料。
5.由于硅鋯金屬間化合物具有優(yōu)異的物理和化學(xué)性能，ZrSi2是一種可作為高溫腐蝕介質(zhì)的結(jié)構(gòu)材料或新型工程材料。
硅化鋯彈性及其各向異性研究金屬與硅生成的化合物為金屬硅化物，金屬硅化物分成倆大類：
1 難融金屬硅化物，指周期表IVB,VB,VIB族元素的硅化物，如硅化鈦，硅化鋯，硅化鉭，硅化鎢等，2貴金屬和近貴金屬硅化物，硅化靶，硅化鉑，硅化鈷等，一段來說，金屬硅化物是比較硬的品體物質(zhì)，跟金屬一樣具有金屬光澤，高導(dǎo)電性，正的電阻濕度系數(shù)，大多數(shù)情況下具有磁性，難熔金屬硅化物具有較高的熔點(diǎn)，硬度和壓縮強(qiáng)度，高溫蠕變強(qiáng)度高，具有中等密度和抗拉強(qiáng)度以及良好的溫度力學(xué)性能，金屬與硅的反應(yīng)降低了金屬的活性，因此的硅化物的化學(xué)穩(wěn)定性相當(dāng)好，含硅量高的難熔金屬硅化物，它們的室溫和高溫耐腐蝕性和抗氧化性都很好，金屬硅化物的缺點(diǎn)：室溫下很脆，沖擊韌性低，抗熱沖擊能力不足。金屬硅化物的物理特性和化學(xué)特性使它們有多方面的用途，首先，硅化物作為高溫結(jié)構(gòu)材料在航空，航天，化工方面有很好的應(yīng)用前景，其作為高溫抗氧化涂層，磁性材料，集成電路電極薄膜等功能材料已被廣泛地研究并獲得應(yīng)用，例如，F(xiàn)e2Si有序合金具有優(yōu)異的軟磁性能，被廣泛用于音頻，視頻及卡片閱讀器用磁頭材料；有硅化物入V2Si，CoSi2，Mo2Si，由于其優(yōu)良的展現(xiàn)出導(dǎo)電性，V2Si是人們發(fā)現(xiàn)的具有超導(dǎo)性A15相，它的臨界轉(zhuǎn)變溫度為17.1K；MoSi2由于其優(yōu)良的導(dǎo)電性和極好的抗氧化性，被廣泛用作高溫電爐的電熱元件和航空航天用的高溫抗氧化涂層，同樣，金屬硅化物在電子器件制造中起著非常重要的作用，由于硅化物的電阻比多晶硅電阻低，而且硅化物與硅基體的界面是原子級潔凈的界面，相容性很好，在微電子期間制造業(yè)中，作為肖特基勢壘和互聯(lián)材料得到廣泛應(yīng)用。
