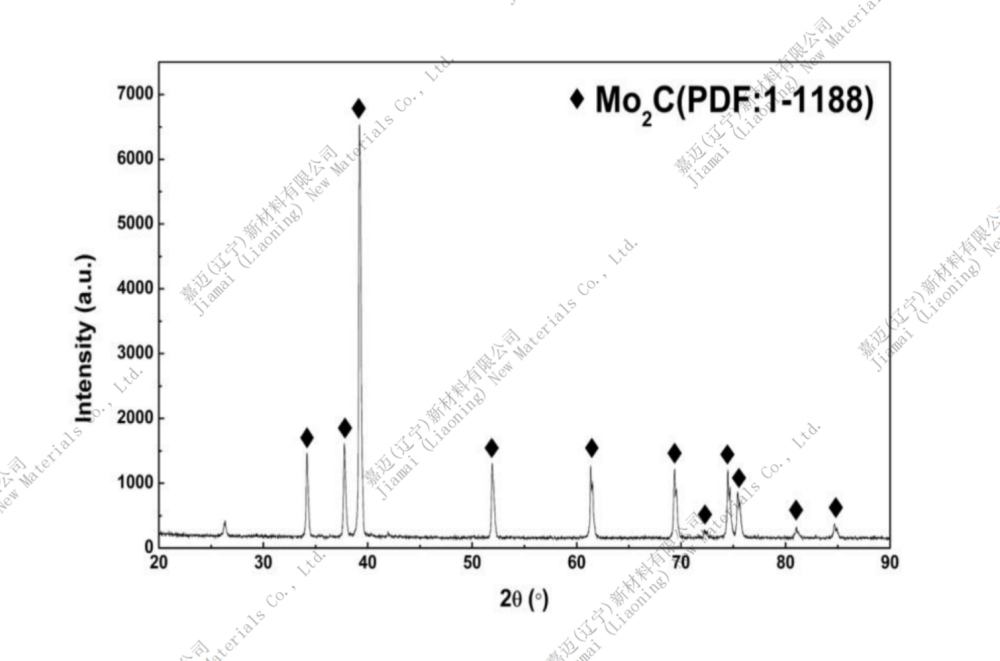

產(chǎn)品名稱：碳化鉬（Mo2C）

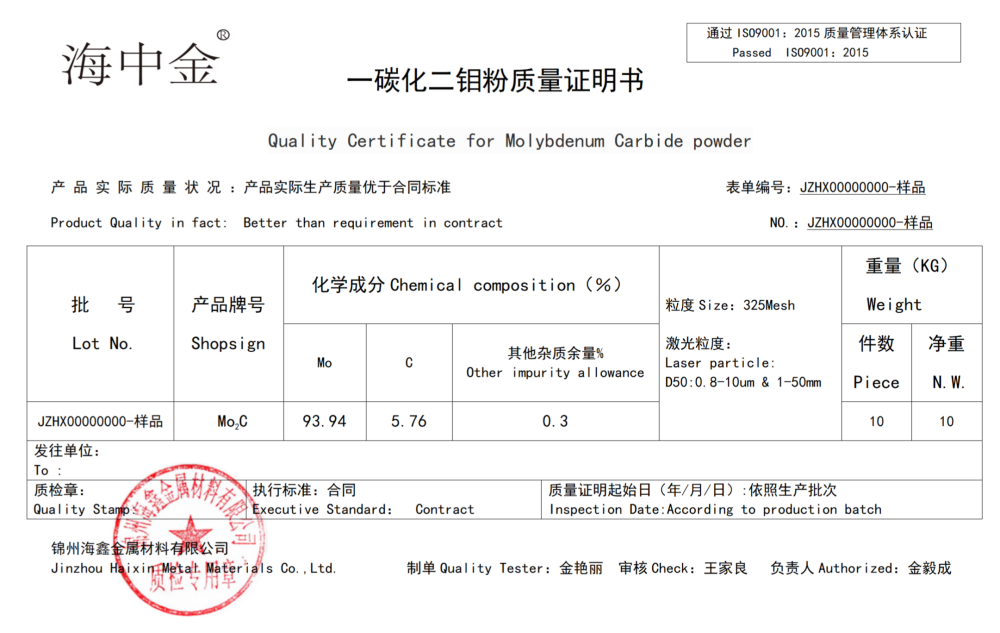

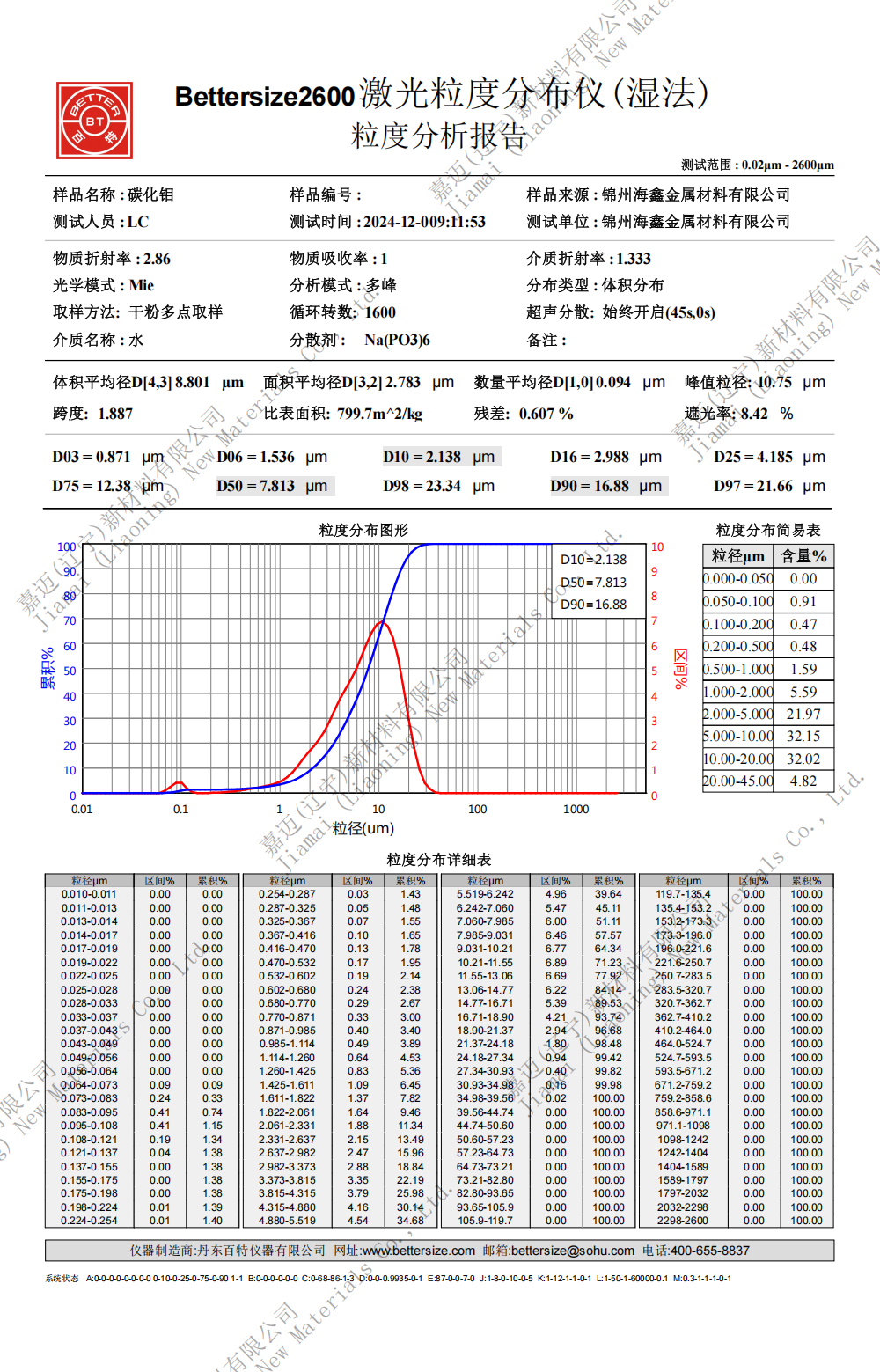

規(guī)格：0.8-10um（D50）
形貌：不規(guī)則
顏色：黑灰色
特點(diǎn)：高熔點(diǎn)、高硬度、優(yōu)異的耐磨性、良好的熱穩(wěn)定性和機(jī)械穩(wěn)定性、良好的抗腐蝕性、類似貴金屬的電子結(jié)構(gòu)和催化特性
用途： 切削刀具、高溫工具、涂層材料、電子器件等領(lǐng)域
中文名：碳化鉬
化學(xué)式：Mo2C
英文：Molybdenum Carbide
CAS：12011-97-1
熔點(diǎn)：2615
外觀：灰黑色
分子量：204
EINECS：234-569-3
密度：9.18g/cm3
沸點(diǎn)：2690
水溶性：不溶
一、合成方法：目前制備碳化鉬的化學(xué)方法主要有化合物高溫分解法、程序升溫反應(yīng)法、氧化鉬的高溫碳還原法和具有一定揮發(fā)性的金屬鉬化合物氣相反應(yīng)等。目前被廣泛應(yīng)用的是程序升溫反應(yīng)法（TPRe），以過渡金屬氧化物與碳源和氫氣混臺物為原料，經(jīng)過類似于程序升溫還原過程的工藝，在設(shè)定溫度下使過渡金屬氧化物經(jīng)過還原和碳化（滲碳）的反應(yīng)過程。常用的碳源物質(zhì)有甲烷、乙烷、乙烯或碳氧化物（CO、CO2）等，反應(yīng)溫度一般控制在400～1000℃。Liang等采用高表面積的碳材料作為碳源，程序升溫還原法合成了納米碳化鉬。
1.程序升溫法采用鉬酸銨在500℃加熱分解的方法來制備MoO3。將氧化鋁載體浸漬于鉬酸銨和氨水溶液中,經(jīng)攪拌0.5h，室溫放置24h,在80～90℃水浴中蒸發(fā)，于115℃下烘干12h，500℃下焙燒4h，可制備擔(dān)載型三氧化鉬前驅(qū)物。運(yùn)用程序升溫的方法，以正己烷為碳化原料，制備碳化鉬。程序升溫工藝過程為：由室溫升至300℃，升溫速率為10℃/min；由300℃升至600℃，升溫速率為1℃/min；600℃下恒溫2h。2.氣相法氣相法一般采用高比表面的活性碳(比表面積大于200m2/g)和過渡金屬揮發(fā)性化合物，以化學(xué)計(jì)量比例投料到流動(dòng)的反應(yīng)器中，在900～1400℃高溫下反應(yīng)一定時(shí)間，在惰性氣體中冷卻并回收碳化物的工藝過程。將高比表面碳和MoO3混合物在氬氣中加熱到800℃，使MoO3升華吸附在碳上,并升溫到1300℃反應(yīng)一定時(shí)間制得Mo2C.有
報(bào)導(dǎo)以MoO3和1150m2/g碳以C/Mo摩爾比為6：1進(jìn)行反應(yīng)可得六晶系的Mo2C,其比表面可達(dá)213m2/g。
Leclercq等將揮發(fā)性的金屬化合物蒸發(fā)到含有低壓碳?xì)浠锏娜萜髦?，在高溫下直接碳化制得成碳化物。通過改變反應(yīng)器中的氣體組成和金屬化合物前體的種類制得不同的碳化物和碳氧化物。Nagai等人利用該方法在973K真空條件下制備了活性較浸漬法高3倍的Mo2C/Al2O3催化劑。但這種方法的缺點(diǎn)是條件不易控制，合成量小。
3.熱分解法熱分解法是指用過渡金屬氧化物或鹵化物與指定的有機(jī)物反應(yīng)，先生成金屬有機(jī)物，然后有機(jī)物在惰性氣氛下再進(jìn)行熱分解反應(yīng)的工藝過程。拜爾公司用它與含有兩個(gè)羥基的有機(jī)化合物反應(yīng)，除去過量的有機(jī)化合物，在真空或惰性氣體下分解生成金屬碳化物。Sehwartzkopf等在高溫下直接碳化金屬氧化物粉末，但所得樣品比表面積較低。目前碳化鉬的制備向著高比表面，高分散性實(shí)用型發(fā)展。4.液相反應(yīng)法低溫液相反應(yīng)法是指將一系列物質(zhì)溶解在合適的溶劑中,讓其發(fā)生化學(xué)反應(yīng)從而在比較溫和的條件下發(fā)生化學(xué)反應(yīng)。
二、應(yīng)用領(lǐng)域：
1、切削工具：碳化鉬具有極高的硬度和耐磨性，因此被廣泛應(yīng)用于制造高硬度的切削工具，如鉆頭、銑刀、車刀等。
2、電子材料：于碳化鉬的電阻率低，熱穩(wěn)定性好，而且熱膨脹系數(shù)小，因此可以用作半導(dǎo)體材料和儲能材料。碳化鉬具有良好的導(dǎo)電性和高溫穩(wěn)定性，因此被廣泛應(yīng)用于制造電子材料，如電極、電容器等。
3、航空航天：碳化鉬具有良好的耐腐蝕性和高溫穩(wěn)定性，因此被廣泛應(yīng)用于航空航天領(lǐng)域，如制造發(fā)動(dòng)機(jī)部件、燃燒室等。
4、碳化鉬還可以用作涂層材料，可以有效地提高表面硬度和抗腐蝕性能，用于制造耐酸堿、耐蝕等特種涂層。
5、碳化鉬催化性能：人們發(fā)現(xiàn)在苯加氫反應(yīng)中碳化鉬有很高的初始催化活性，雖然隨反應(yīng)的進(jìn)行催化劑逐漸失活，但其穩(wěn)態(tài)時(shí)的轉(zhuǎn)化頻率(TOF)仍可與貴金屬Pt或Ru相比擬。在常壓和300℃的反應(yīng)條件下，α-MoC-x對噻吩加氫脫硫反應(yīng)的催化活性與常用的加氫脫硫催化劑硫化鉬相似。催化劑 碳化鉬主要催化反應(yīng)類型：（1）加氫氫解反應(yīng)；（2）加氫脫硫HDS和加氫脫氮HDN反應(yīng)；（3）異構(gòu)化反應(yīng)；（4）烴類轉(zhuǎn)化與合成反應(yīng)；（5）氨合成中的應(yīng)用。
三、存儲方法：
本品應(yīng)密封保存于干燥、陰涼的環(huán)境中，不宜長久暴露于空氣中，防受潮發(fā)生團(tuán)聚，影響分散性能和使用效果，另應(yīng)避免重壓，勿與氧化劑接觸，按照普通貨物運(yùn)輸。
